Opis

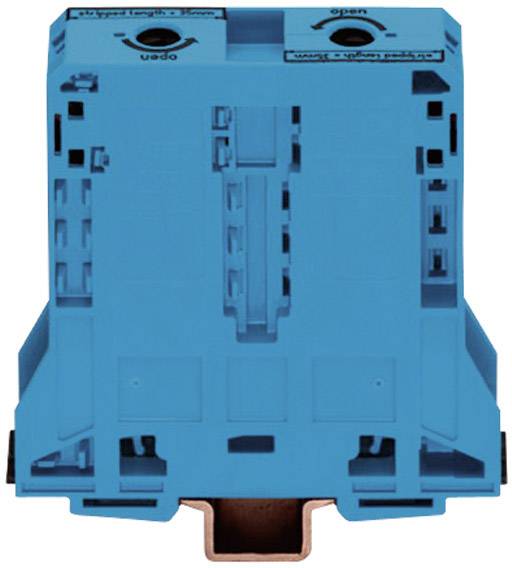

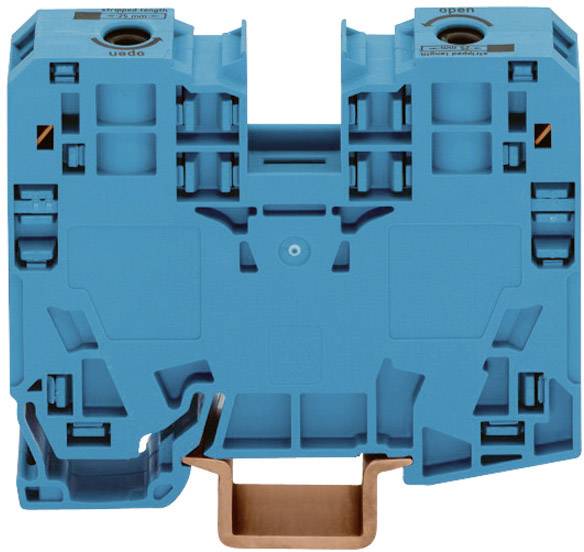

Z priključkom CAGE-CLAMP S je zaščitni vodnik 2010 enostaven za vstavljanje trdnih in fleksibilnih vodnikov s koničastimi prečkami žične vrvi.
Besedilo je strojno prevedeno.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 2010-1204
EAN koda: 2050000596124
Registrirana blagovna znamka: WAGO
Ime proizvajalca: WAGO GmbH & Co.KG
Naslov proizvajalca: Hansastr. 27
Poštna številka proizvajalca: 32423
Kraj proizvajalca: Minden
Država proizvajalca: Germany
Telefon proizvajalca: +495718870
Elektronski kontakt proizvajalca: https://www.wago.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnični podatki
| Vrsta izdelka |
sponka za speljavo |
|---|---|
| Priključek |
z natezno vzmetjo |
| Zasedenost |
n |
| Fleksibilen prerez (min.) |
0.50 mm² |
| Fleksibilni prečni prerez (maks.) |
16 mm² |
| Togi prerez (min.) |
0.50 mm² |
| Maks. prečni prerez trdnosti |
10 mm² |
| AWG min. |
20 |
| AWG (maks.) |
6 |
| Širina sponke |
10 mm |
| Število vrst |
1 |
| Število pozicij na vrsto |
2 |
| Število pinov |
2 |
| Barva |
modra |
| Nazivni tok |
57 A |
| Nazivni tok - zaokrožen |
57 A |
| Nazivna napetost |
800 V |
| Dolžina odstranjene izolacije (min.) |
17 mm |
| Dolžina odstranjene izolacije (maks.) |
19 mm |
| Proizv. št. delov |
2010-1204 |
| Vsebina |
1 kos |
| Vrsta |
Durchgangsklemme |
| Širina |
10 mm |
| Teža |
498.00 |
| Mounting method |
DIN rail (top hat rail) 35 mm |
| Colour |
Blue |
| Width |
10 |
| Height |
67.8 mm |
| Depth |
36.9 mm |
| Rated voltage |
800 V |
| Operating temperature |
105-105 °C |
| Inflammability class of insulation material according to UL94 |
V0 |
| Closing plate required |
TRUE |
| Type of electrical connection 1 |
Spring clamp connection |
| Type of electrical connection 2 |
Spring clamp connection |
| Number of levels |
1 |
| Number of clamp positions per level |
2 |
| Internally connected stages |
FALSE |
| Connectable conductor cross section solid-core |
2.5-16 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
2.5-10 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve |
0.5-16 mm² |
| Connectable conductor cross section multi-wired |
0.5-10 mm² |
| Material insulation body |
Thermoplastic |
| Rated current In |
57 A |
| Explosion-tested version 'Ex e' |
TRUE |
| UKCA |
ni pomembno |
