Profesionalna kombinirana merilna naprava za maksimalno prilagodljivost

HD 7 Combo V2 je zmogljiva univerzalna merilna naprava za satelitske, kabelske, zemeljske, IPTV in optične signale. Zasnovan za profesionalne uporabnike, združuje natančno merilno tehnologijo, briljanten zaslon in vsestranske možnosti uporabe v kompaktnem aluminijastem ohišju.

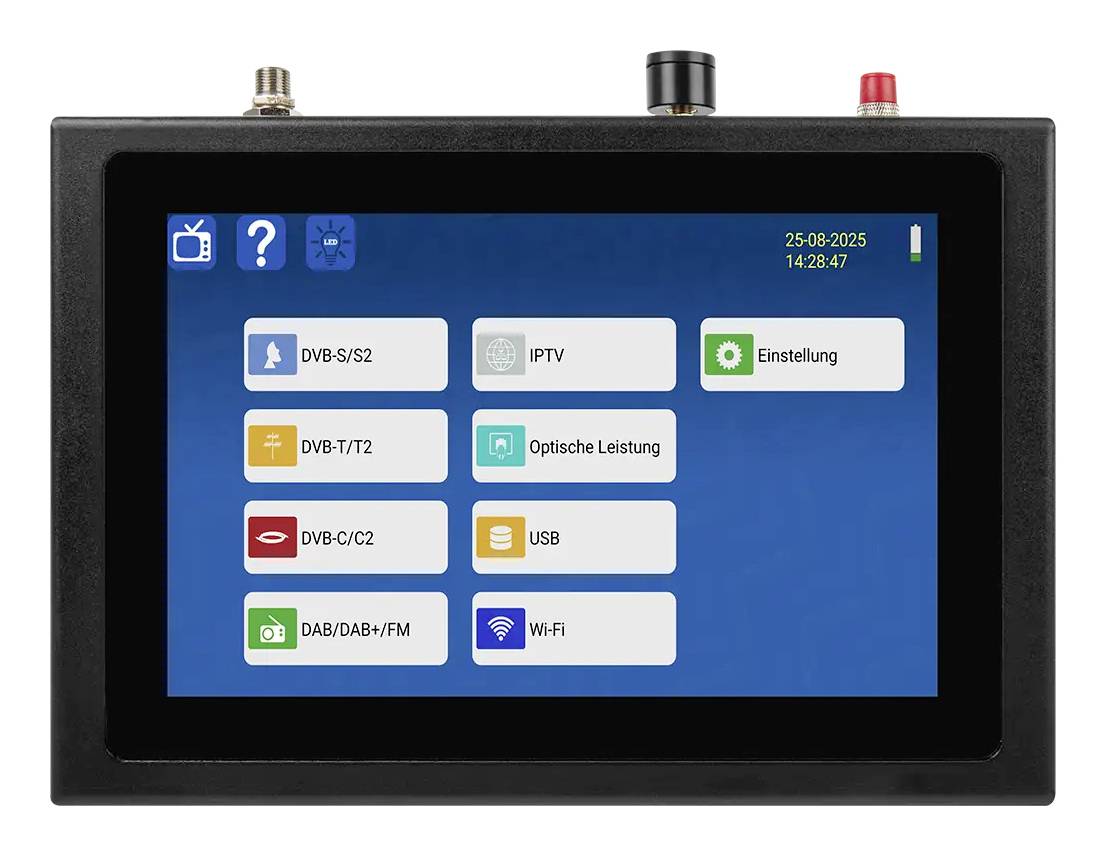

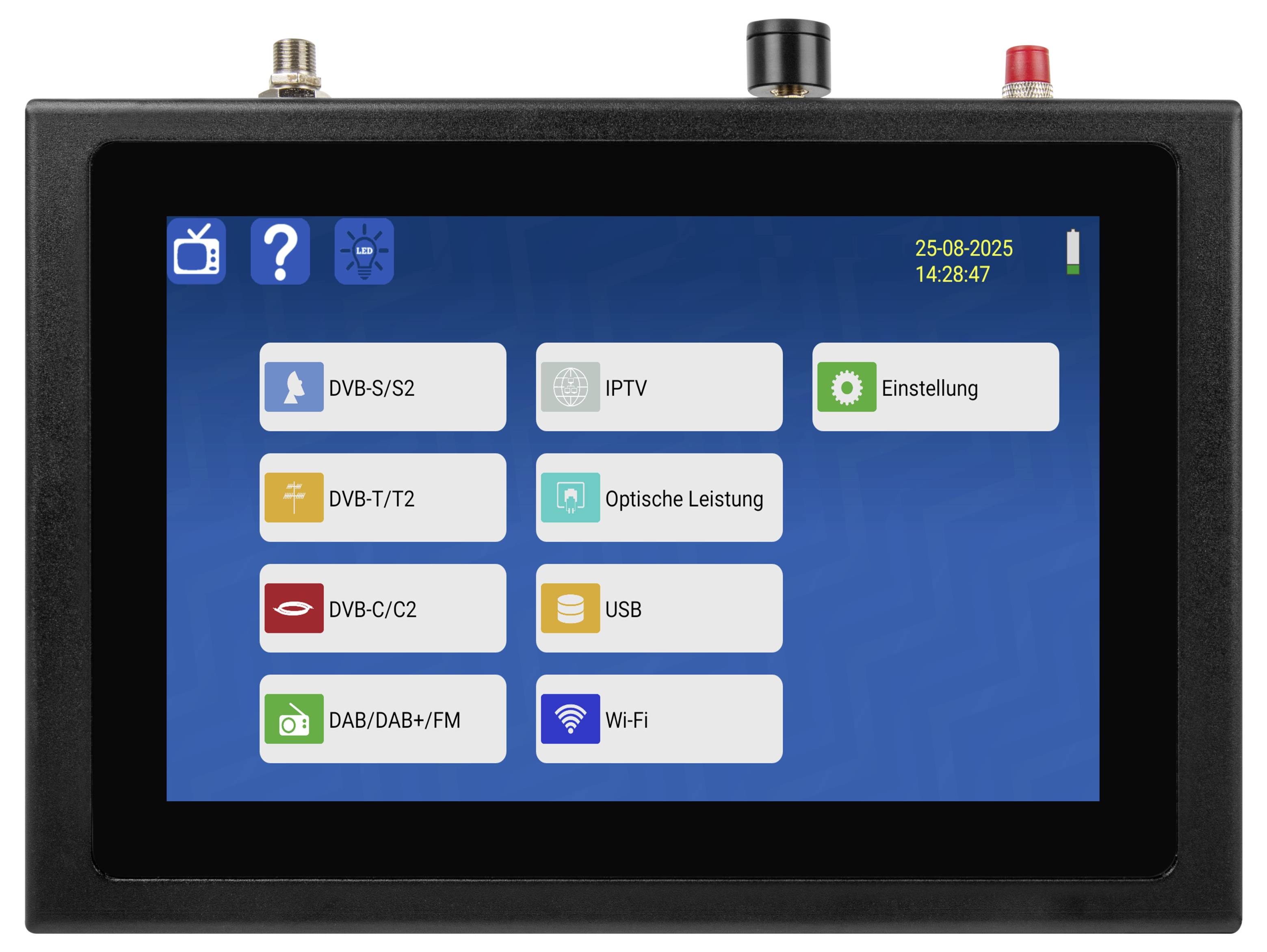

Briljanten 8,9-palčni zaslon na dotik in 4K video izhod
Visokoločljivostni 8,9-palčni zaslon na dotik WQXGA (2560 × 1600 slikovnih pik) zagotavlja kristalno jasen prikaz vseh izmerjenih vrednosti in menijev. Poleg tega video izhod 4K z do 60 sličicami na sekundo omogoča realistično testiranje vsebin visoke ločljivosti.

Vsi standardi prenosa v eni napravi
Ne glede na to, ali gre za DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, WLAN ali optične signale – HD 7 Combo V2 pokriva vse običajne vrste sprejema in je idealen za namestitev, vzdrževanje in odpravljanje težav.

Natančna analiza v realnem času za popolno poravnavo
Integrirana analiza spektra v realnem času s hitrostjo do 10 sličic na sekundo zagotavlja natančne rezultate meritev, kot so MER, dBµV, VBER, CBER ali LBER. Funkcije, kot so konstelacijski diagram, nadzor transponderjev, analiza NIT ter izračun azimuta in elevacije, omogočajo hitro in zanesljivo poravnavo signala.

IPTV, analitika WiFi-ja in televizija v živo
Poleg tradicionalnih načinov sprejema je mogoče neposredno testirati in predvajati tudi IPTV tokove. To dopolnjujeta celovita analiza omrežja Wi-Fi in predvajanje televizije v živo za maksimalno prilagodljivost v sodobnih namestitvah.

Robusten, mobilen in vzdržljiv
Robustno aluminijasto ohišje ščiti tehnologijo med vsakodnevno uporabo. Zmogljiva litij-ionska baterija 7,4 V / 5000 mAh s funkcijo hitrega polnjenja zagotavlja dolg čas delovanja. Praktični dodatki, kot so vgrajena LED-svetilka, zvočnik, USB-vmesnik za posodobitve in izvoz podatkov ter večjezični OSD, dopolnjujejo celoten paket.

Splošni podatki
8,9-palčni (22,6 cm) barvni zaslon na dotik WQXGA (2560 × 1600)
Video izhod do 4K pri 60 sličicah na sekundo (MPEG-1/2/4, H.263, H.264, HEVC/H.265, AVS, VC-1, VP8, MVC)
Sprejem in meritve: DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, WLAN in optični signal
Predvajanje televizije v živo
Analiza spektra v realnem času (10 sličic na sekundo) (prikaz MER, dBµV, VBER, CBER, LBER)
Vgrajena LED svetilka
Vrata USB za posodobitve vdelane programske opreme in izvoz podatkov
Vgrajen zvočnik
Shraniti je mogoče podatke in sezname kanalov.
Večjezični OSD (≥ 12 jezikov)
Aluminijasto ohišje, kompaktna zasnova
Baterija: Li-ion 7,4 V / 5000 mAh (hitro polnjenje)
Napajanje: AC 100–240 V, DC 12 V / 2 A

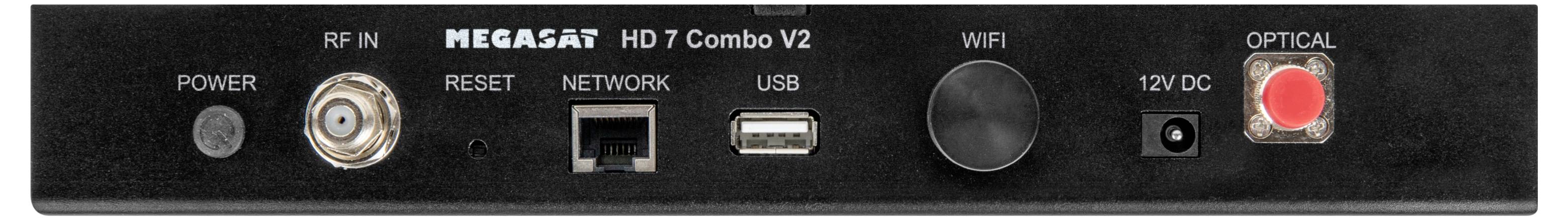

Priključki
1 x USB-vrata
1 × Optična povezava
1 × RF/F priključek
1 × 12 V enosmerni vhod
1 × RJ45 (LAN)
1 × WLAN (vgrajen)

DVB-S / -S2
Frekvenčno območje: 950 – 2150 MHz
Vhodna raven: 35 – 120 dBµV
Simbolna hitrost: 1–45 Msym/s
Konfiguracija: QPSK, 8PSK
FEC: 1/2 do 9/10
MER: 0 – 20 dB
DiSEqC 1.0 / 1.1 / 1.2 / USALS / SCD / SCD2
Unicable I & II (EN50494 / EN50607)
Spekter in ozvezdje
Analiza NIT, nadzor transponderjev
Indikator in zaščita kratkega stika LNB-ja
Napajalna napetost LNB-ja: 13/18 V, maks. 300 – 400 mA
Izračun kompasa / azimuta in nadmorske višine

DVB-T / -T2 / -C / -C2
Frekvenčno območje: 42 – 1005 MHz
Vhodna raven: 30 – 120 dBµV
Pasovne širine: 1,7 / 5 / 6 / 7 / 8 MHz
Konfiguracija: QPSK, 16QAM, 64QAM, 256QAM, do 4096QAM (C2)
FEC: 1/2 do 9/10
MER: 5–40 dB
Spektrum in nagibni prikaz
Samodejno in ročno iskanje
Monitor odmeva (DVB-T/-T2)
Funkcija merjenja enosmernega/izmeničnega toka (DVB-C)

DAB / DAB+
Merjenje signala in prikaz spektra
Predvajanje programov DAB/DAB+
Merilne vrednosti: dBµV, SNR, CNR, ACQ, EID

FM
Testiranje FM signala (vključno z referenčnimi vrednostmi za analogne signale)
Predvajanje FM programov
Indikator nivoja v %
Optični vhod
Valovno območje: 860 – 1610 nm
Vhodno območje: od -50 dBm do +20 dBm
Digitalni in optični prikaz moči

Logistični podatki
Dimenzije: 255 × 175 × 36 mm (brez priključkov) (Š/V/G)
Teža 1184 g

Besedilo je strojno prevedeno.

Dobava vključuje

Megasat HD 7 Combo V2

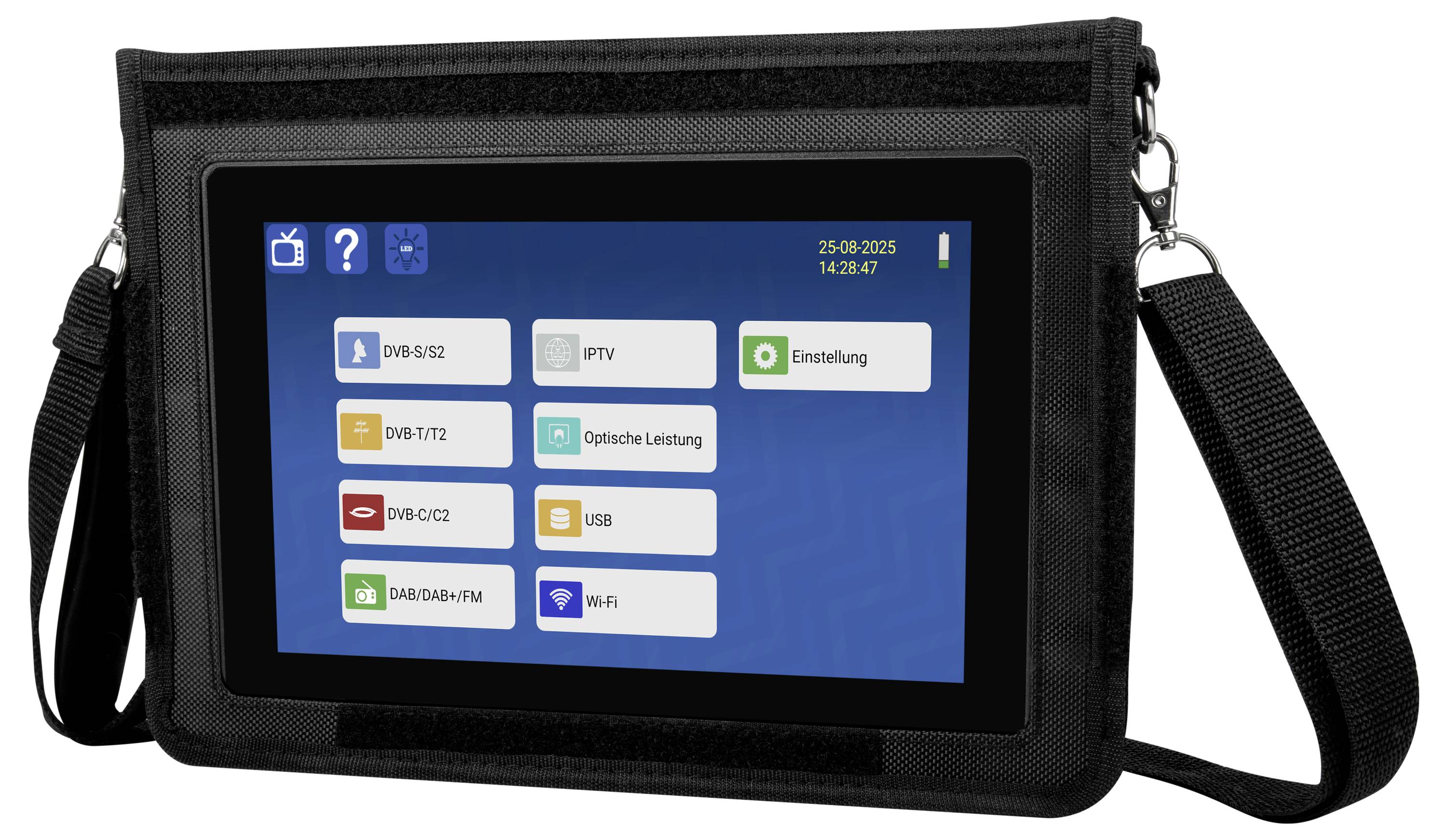

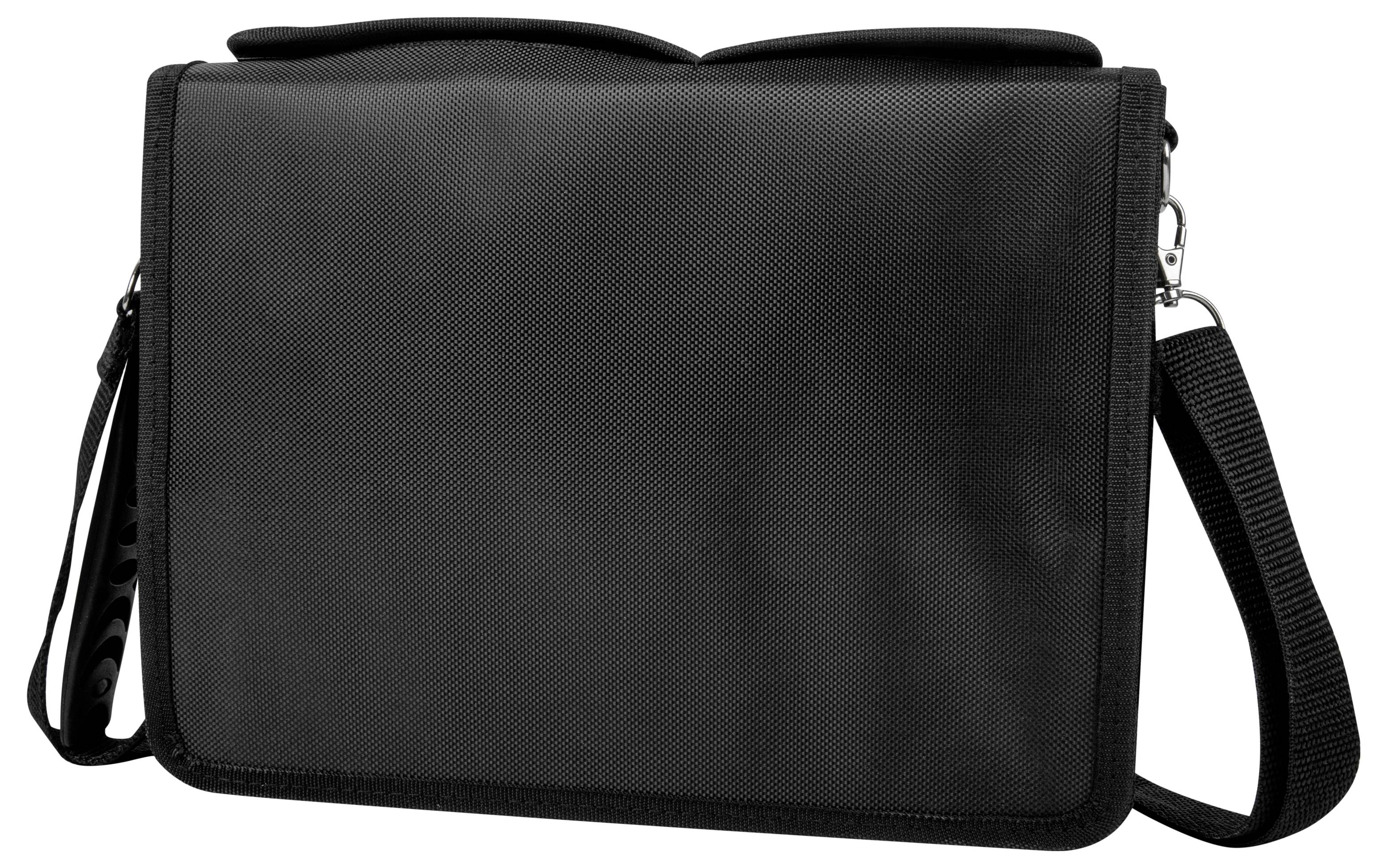

Torba za nošenje z naramnim pasom za merilno napravo, vključno s priborom

Kompaktna zaščitna torbica z nosilnim trakom za merilno napravo

230-voltni omrežni polnilnik (12 V / 2000 mA)

12-voltni adapter za avtomobilski polnilnik

F-adapter (ženski-ženski / ženski-IEC-ženski)

Navodila.

Varnost izdelkov (GPSR)

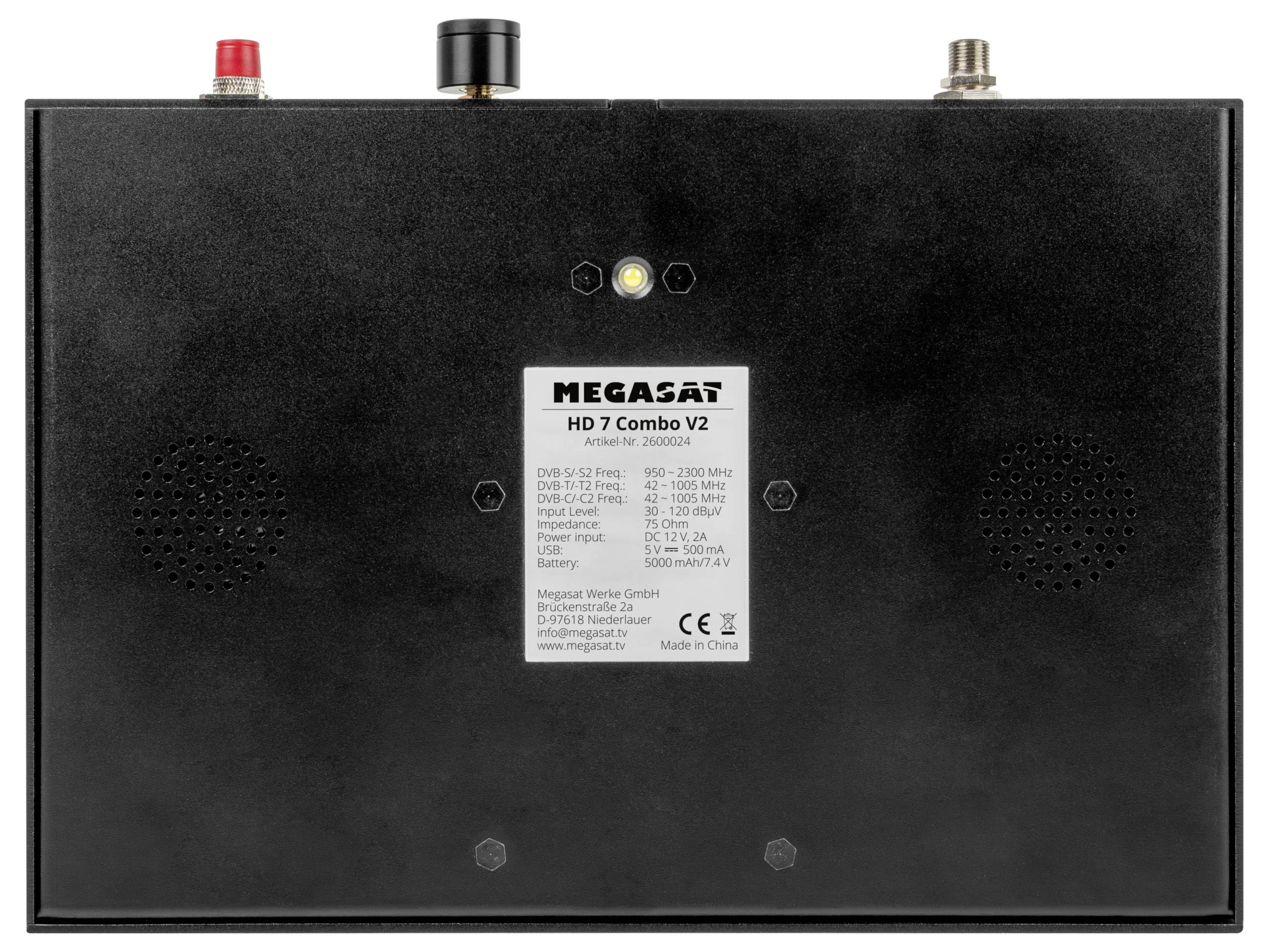

Proizvajalčeva koda: 2600024

EAN koda: 4046173110234

Registrirana blagovna znamka: MegaSat

Ime proizvajalca: Megasat Werke GmbH

Naslov proizvajalca: Brückenstraße 2a

Poštna številka proizvajalca: 97618

Kraj proizvajalca: Niederlauer

Država proizvajalca: Germany

Telefon proizvajalca: +49977163567100

Elektronski kontakt proizvajalca: https://www.megasat.tv/en/

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija
