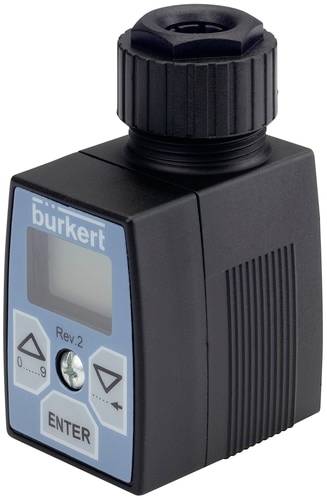

Digitalna krmilna elektronika tipa 8605 se uporablja za krmiljenje proporcionalnih elektromagnetnih regulacijskih ventilov v območju delovanja 40-2000 mA. Elektronika pretvarja zunanji standardni signal v impulzno širinsko moduliran (PWM) signal, s katerim je mogoče neprekinjeno prilagajati odpiranje proporcionalnega ventila in s tem tekočo izhodno spremenljivko (npr. pretok). Notranji nadzor toka z delovnim ciklom signala PWM kot manipulirane spremenljivke zagotavlja, da je vsaki vrednosti vhodnega signala jasno dodeljena določena vrednost efektivnega toka tuljave, ne glede na toplotno stanje tuljave. Z uporabo zaslona in kontrolnih gumbov je mogoče elektroniko enostavno prilagoditi določenemu proporcionalnemu ventilu in posebnim pogojem aplikacije. Za integracijo regulacije - in s tem tudi proporcionalnega ventila - v regulacijo višjega nivoja je potrebna različica regulacije, ki temelji na CAN (imenovana büS). Parametriranje in konfiguracijo proporcionalnega ventila je mogoče izvesti hitro in enostavno s programsko opremo Bürkert Communicator. Krmilna elektronika büS omogoča tudi integracijo zapornih ventilov v sisteme büS/CAN. Vgrajena funkcija časovnega nadzora omogoča odpiranje ali zapiranje zapornega ventila za določen čas. To se uporablja na primer za nadzor količine v procesih polnjenja. Po želji je tip 8605 lahko opremljen z dodatno I/O ploščo. To omogoča priklop zunanjih senzorjev ali stikal. Odziv ventila na te vhodne signale je mogoče konfigurirati (npr. dvotočkovno krmiljenje).

Besedilo je strojno prevedeno.

Namigi

Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. Vrednost QNn je merjenje plinov v litrih na minuto.

Varnost izdelkov (GPSR)

Proizvajalčeva koda: 316522

EAN koda: 2050009889210

Registrirana blagovna znamka: Bürkert

Ime proizvajalca: Bürkert GmbH & Co KG

Naslov proizvajalca: Christian-Bürkert-Str. 13 - 17

Poštna številka proizvajalca: 74653

Kraj proizvajalca: Ingelfingen

Država proizvajalca: Germany

Telefon proizvajalca: +497940100

Elektronski kontakt proizvajalca: https://www.buerkert.de/de

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija

Dokumenti

  Tehnični podatki 3047309 Bürkert krmiljenje 316522 8605 1 kos

  Tehnični podatki 3047309 Bürkert krmiljenje 316522 8605 1 kos

  Navodila za uporabo in varnost 3047309 Bürkert krmiljenje 316522 8605 1 kos
