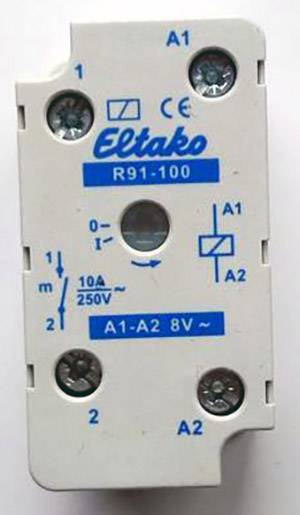

To so modularne naprave za pritrditev na DIN-EN 60715 TH35 DIN tirnico. Ima tudi ročni preklop in indikator položaja prestavljanja, z 1 delilno enoto širine 18 mm in globine 55 mm. Delovni cikel je 100%, zahtevana krmilna moč 1,9 W. Na napravi so naslednji stiki: 1 stik NO, 2 NO kontakt, 1 kontakt NO in 1 NC kontakt, 2 NC stiki (rele zaprtega kroga, le 230 V). Pri čemer je kontaktni razmik 3 mm, preskusna napetost od stika do kontakta je 2000 V, od kontrolnega terminala do kontakta pa 4000 V.

Besedilo je strojno prevedeno.

Značilnosti

S prikazom položaja stikala

1 matura = širina 18 mm, globina 55 mm

Delovni cikel 100%

Potrebna krmilna moč 1.9W

Imenik 1 NO kontakt, 2 NO kontaktov, 1 NO kontakt in 1 NC kontakt, 2 NC kontakta (rele zaprtega kroga, samo 230V)

Kontaktna razdalja 3 mm

Preizkusite napetostni kontakt / kontakt 2000V in priključke preskusne napetosti / kontakt 4000V

Uporabljajo se lahko tudi povezljivi elektronski stikalni releji ER12DX-UC, ER12-200-UC in ER12-110-UC.

Univerzalna krmilna napetost UC pokriva napetostno območje 8-253V AC 50-60Hz in 10-230V DC.

Varnost izdelkov (GPSR)

Proizvajalčeva koda: 22100010

EAN koda: 4010312200414

Registrirana blagovna znamka: Eltako

Ime proizvajalca: Eltako GmbH

Naslov proizvajalca: Hofener Str. 54

Poštna številka proizvajalca: 70736

Kraj proizvajalca: Fellbach

Država proizvajalca: Germany

Telefon proizvajalca: +4971194350000

Elektronski kontakt proizvajalca: https://www.eltako.com/de/

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija
