Razdelilnik signala SV 210 se uporablja za čisto in brez težav distribucijo signalov tako imenovanih Sincosovih oddajnikov na več končnih naprav. Končne naprave lahko upravljate bodisi s Sincosovimi signali bodisi s inkrementalnimi impulzi.
Na obeh sinusnih izhodih distributer nato napaja sinusne signale v isti obliki kot na vhodu, vključno z referenčnim impulzom (če je na voljo na strani dajalnika). Vsi sinusni signali uporabljajo napetostni format 1 Vpp (diferencial), ki je običajen za industrijske dajalnike.
Naprava ne podpira trenutnih signalov po standardu 11 µA.
Razdelilnik oddaja kvadratne valove impulza na obeh inkrementalnih izhodih, in sicer natančno en impulz na sinusno obdobje in en nič impulz, ki ustreza prihajajočemu referenčnemu impulzu. Različni signali A, / A, B, / B, Z, / Z so v osnovi na voljo. Izhodno raven lahko izberete ločeno za vsakega od obeh inkrementalnih izhodov (razpon od TTL 5 V do HTL največ 30 V)

Besedilo je strojno prevedeno.

Značilnosti

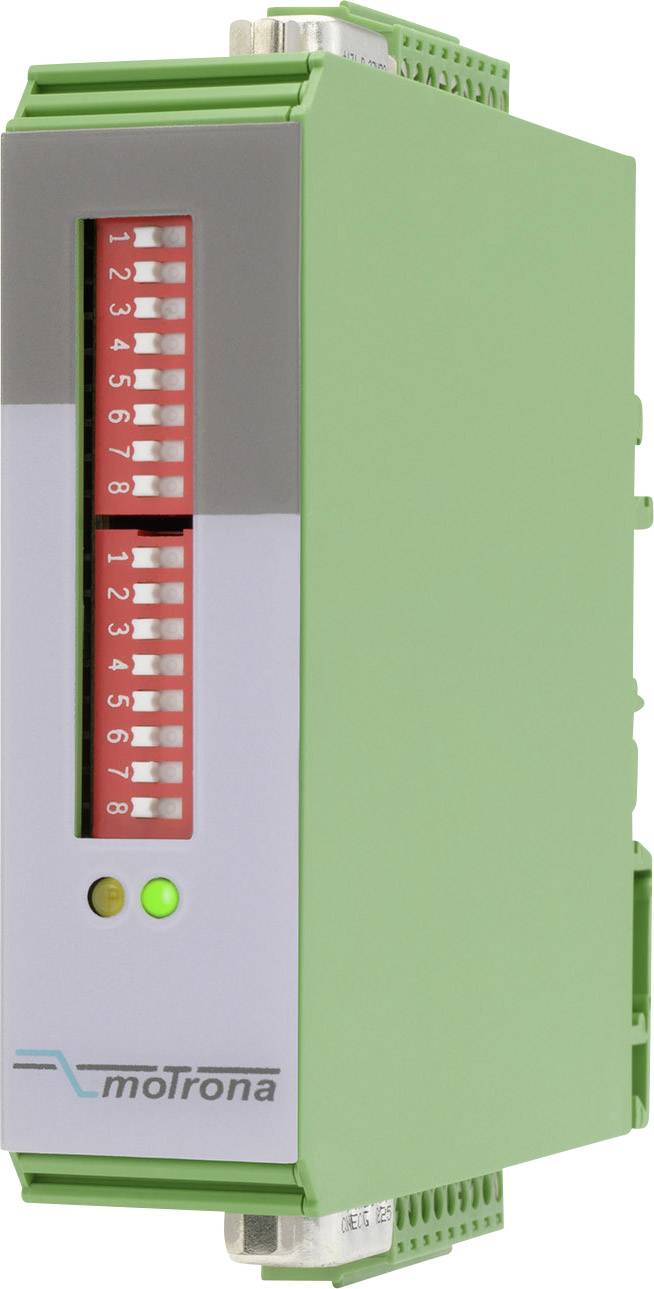

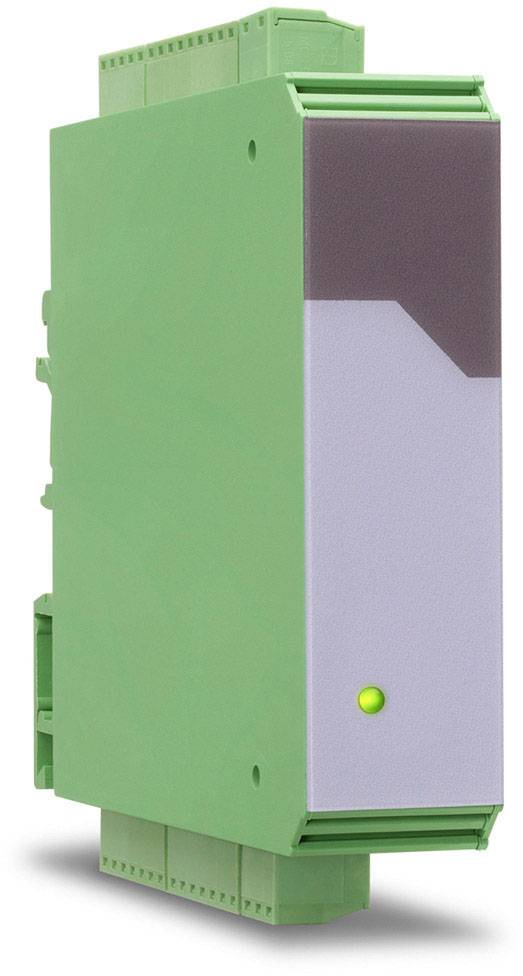

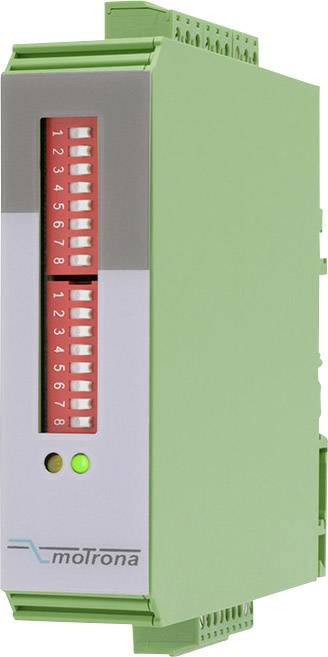

Tanko plastično ohišje, ki prihrani prostor za pritrditev tirnic; povezave za SinCos signale preko priključka D-SUB; inkrementalni impulzni izhodi preko vtičnih vijačnih sponk.

Varnost izdelkov (GPSR)

Proizvajalčeva koda: 8386.5010

EAN koda: 4016138996487

Registrirana blagovna znamka: Motrona

Ime proizvajalca: motrona GmbH

Naslov proizvajalca: Zeppelinstraße 16

Poštna številka proizvajalca: 78244

Kraj proizvajalca: Gottmadingen

Država proizvajalca: Germany

Telefon proizvajalca: +490773193320

Elektronski kontakt proizvajalca: https://www.motrona.com/de/

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija
